Secondary Coiling Machine 고속 2차 코일 권선기
SCM-3500
scm - 3500

SCM-3500은 재래식 기계의 결함을 대폭 개량한 CNC 권선기입니다. 컴퓨터 제어시스템에 의해 피치결정이 되므로 치차결합에 의한 변속기를 사용하지 않고 있습니다. 더욱이 수치제어에 의한 초정밀 구동으로 피치의 정밀도를 고도로 향상시켰습니다. 윤활유를 공급할 필요가 없음은 물론, 마모성 부품개소를 대폭 제거 하였습니다. 주축의 구동은 서보모터, 피치드럼의 구동은 스테핑모터에 의하는 시스템으로 운전속도를 자유로이 변경 할 수 있습니다. 변함없는 안정된 기능과 최고의 효율적인 생산능력으로 귀하를 만족시킬 것 입니다.

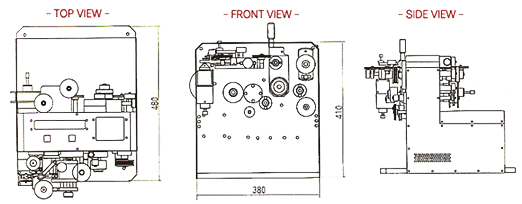

SCM-3500 도면
specifiation
speed 700 ~ 3,500 rpm, adjustable
mandrel 0.05~0.5 mm
primary coil 0.05~0.3mm
pitch 0.05~0.5 mm
bobbin size 44DIA, 19WIDTH
weight 80 Kg
dimension 380W X 450H X 540L
power 220V AC, SINGLE PHASE, 50/60 Hz, 500W
control ELECTRONIC CONTROL BY MICRO - PROCESSOR
부가기능
  1. 심선센서
  2. LCD 문자표시
  3. 키보드
  4. 냉각장치
  5. 가변속 트래버스
  6. 1차 코일센서
