Bobbin Rewinding Machine 보빈 권취기
BRM-6000

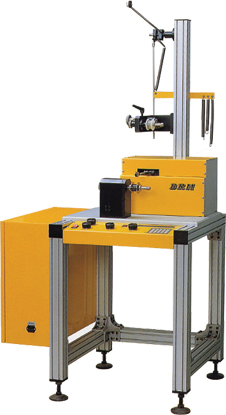

BRM - 6000

BRM-6000은 자동 장력 조정 기구가 장비된 CNC 권선기 입니다.주축에 서보모터를 채용하여 20RPM의 초 저속에서부터 6000RPM의 중고속에 이르기까지 고도로 안정된 속도 특성을 가지며 과거의 기종과 달리 속도 지시 수단으로 고성능 회전 센서를 사용하므로 정교한 속도 조정이 가능하여 범용 규격의 선재는 물론 극 미세 선재의 권취에 최적의 성능을 발휘 합니다.

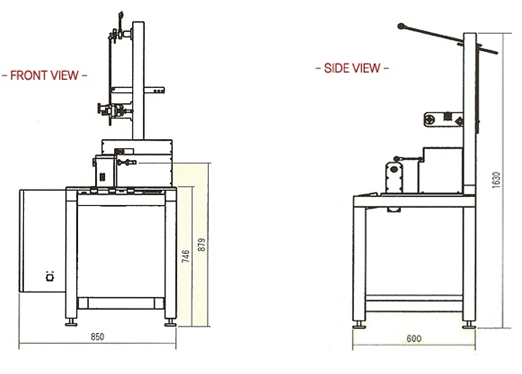

BRM-6000 도면
specifiation
speed 20 ~ 6,000 RPM, FINE ADJUSTABLE
tungsten size 0.13mg ~ 30mg / 200mm
bobbin inner dia 8~20mm
bobbin outer dia 12mm~120mm
power 220V 50/60hz Single Phase 120W
size 850W 600L 1,630H
main spindle SERVO MOTOR
levelling guider STEPPING MOTOR
counter BUILT-IN METER PRESETTING COUNTER
DISPLAY By an LCD display /Meter Preset Value / Preset Meter count / RPM / LEveler Speed Value / Leveler Traveling Width / Leveler Present location / Error messages / Functioning information
control ELECTRONIC CONTROL BY MICRO - PROCESSOR
부가기능
  1. 문자표시기능
    -주축속도, 권취희망 미터수, 실제 권취량, 안내속도, 안내거리 안내기 반환점 위치, 상태표시, 에러표시 등 미세속도 조정기능
  2. 예정권취량 설정기능
  3. 자동 장력 조절 기능
  4. 안내기구 미세조정 기능
