High Speed Cutting Machine 고속 절단기
fc-941
FC - 941

FC-941은 필라멘트 고속 절단기이며, 연속형 코일은 물론 LEG 코일도 고속으로 절단 할 수 있습니다.
컴퓨터 제어기술로 절단 정밀도를 일층 향상 시켰으며 고감도의 광학 센서에 의해 LEG를 형성하는 직성부분의 중심점을 정확하게 판독합니다.

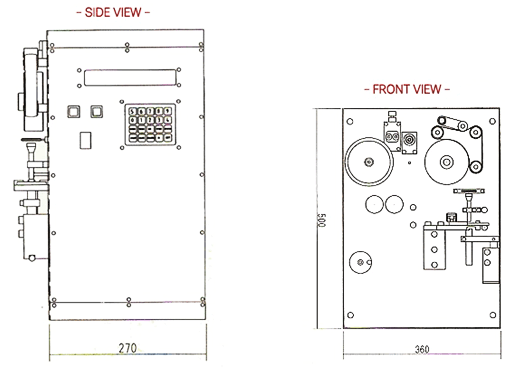

fc-941 도면
specifiation
feeding speed max 250mm/Sec
cutting speed max 8Cuts/Sec
tolerance +/- 0.1mm NORMAL, +/- 0.2mm MAX
cutting length range 2mm ~ 999mm CONTINUOUS TYPE
cutting diameter 0.6mm MANDREL, 1.2mm COIL
pitch condtion 0.04mm MATERIAL PRTION, 0.03mm GAP PORTION
weight 60Kg
dimension 360w X 525h X 340L
power 110V AC, 50/60Hz, 400W (SINGLE PHASE, REGULATED VOLTAGE)
control ELECTRONIC CONTROL BY MICRO - PROCESSOR
부가기능
  1. LCD 문자표시
  2. 키보드
  3. 통과오류 센서
  4. 자동 전압조절장치
